Сухая универсальная строительная смесь М150 в биг-бегах по 1000 кг

Сухая смесь М150 универсальная в биг-бегах (МКР – новые мягкие двухстропные контейнеры насыпным весом 1 тонна с влагозащитным вкладышем) – эффективный по составу и сертифицированный по комплексу свойств продукт компании «ВосЦемПродукт» для многоцелевого использования при реализации средних и крупных строительных проектов девелоперами, строительно-подрядными структурами, бригадами общестроительного профиля с большим потенциалом по объемам выполняемых работ.

Благодаря расширенным рамкам технических характеристик и высокой технологичности, а также отгрузки в биг-бегах (МКР) или навалом автомобильным (бетоновозы, песковозы) и/или железнодорожным транспортом (в спецвагонах-хопперах или крытых вагонах при поставке в биг-бегах), сухая универсальная смесь М150, по сути, является многозадачным продуктом, с помощью которого можно решать вопросы кладки, штукатурки, облицовки, снизить расходы на строительство путем оптимизации снабжения и складской логистики, обеспечить беспрерывность строительного процесса.

Применение сухой универсальной смеси М150 в биг-бегах (МКР).

Компания «ВосЦемПродукт» с помощью модификации специальными добавками оптимизированного по массовым долям состава на базе высококачественного цемента и фракционированного заполнителя разработала строительный продукт, технические, технологические и эксплуатационные свойства которого в определенных пределах перекрывают комплексы свойств целевых строительных растворов – кладочных, облицовочных, штукатурных и поэтому сухая смесь М150 универсальная в биг-бегах (МКР) с равным успехом может применяться для:

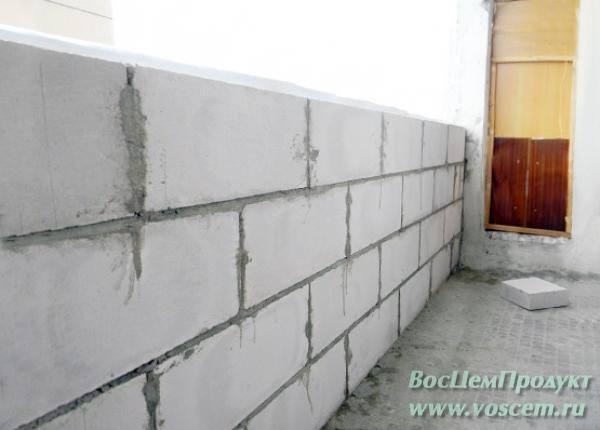

 — кладки наружных стен и перестенков из штучных материалов и мелких стеновых блоков, в том числе блоков из пенобетона или газобетона категорий 2 и 3 по ГОСТ 21520-89 (с изм. 19.04.2010), соответственно имеющих отклонения от линейных размеров по высоте ±3 мм и ±5 мм, по длине/толщине ±4 мм и ±6 мм, и предназначенных для кладки на раствор;

Справка: Для кладки мелких стеновых блоков из газобетона, газосиликата, пенобетона и пеносиликата 1 категории с нормируемыми ГОСТ 21520-89 отклонениями от линейных размеров по высоте не более ±1 мм и по длине/толщине не более ±2 мм компания «ВосЦемПродукт» рекомендует использовать специальный клей для блоков Professional QUICK BLOCK.

 — оштукатуривания потолков, стен внутри помещений и защитно-декоративного покрытия фасадов — обрызга и выравнивания поверхностей, а также выполнения ремонтных работ по исправлению дефектов стен/потолков, в том числе при подготовке поверхностей к оштукатуриванию;

 — связанной облицовки фасадов искусственным/природным камнем, плиткой, композитными панелями, облицовки стен внутри помещений, облицовки декорирующим материалом (плиткой, мозаикой, панелями) поверхностей малых архитектурных форм внутри помещений и на придомовой территории/приусадебном участке (каминов, фонтанов, парапетов), а также кладки тротуарной плитки/плит на прочное основание (отмостки, бетонные дорожки и пр.);

 — монтажа панелей, перемычек, перекрытий, фундаментных блоков и т.д.

Состав универсальной сухой смеси М150 в биг-бегах (МКР).

Рецептура состава универсальной сухой смеси М150 в биг-бегах (МКР) является интеллектуальной собственностью компании «ВосЦемПродукт» и разработана на базе положений ГОСТ 28013-98 (с изм. 19.04.2010) путем модификации пластифицирующими, водоудерживающими, воздухововлекающими, повышающими морозостойкость добавками оригинального по массовым долям компонентов состава из высококачественного цемента М500 Д0 (по ГОСТ 10178-85 с изм. 19.07.2010) или ЦЕМ I 52,5Н (по ГОСТ 31108-2003 с изм. 19.07.2010) и заполнителя — очищенного фракционированного кварцевого песка крупностью 0.63 – 1.2 мм с гарантией погрешности дозирования по массе вяжущих материалов, воды и добавок ±1 %, заполнителя ±2 %, и содержания щелочей в цементном вяжущем менее 0,6% по массе.

Основные технические и технологические характеристики сухой универсальной смеси М150 в биг-бегах (МКР).

Параметр	Значение
Прочность на сжатие в проектном возрасте 28 суток, МПа	15
Максимальная крупность заполнителя, мм	1.2
Погрешность дозирования: Вяжущих материалов, воды и добавок Заполнителей	±1 % ±2 %
Насыпная плотность, кг/м3	1700-1900
Средняя плотность затвердевшего раствора, кг/м3	Менее 1500 ± 10%
Влажность сухой смеси	Не более 0,1 % по массе
Водоудерживающая способность, %, не менее	90
Расслаиваемость раствора, %, не более	10
Подвижность растворной смеси	8-10 см глубины погружения конуса (марки Пк2 и Пк3)
Прочность сцепления с покрываемым основанием, Мпа, не менее	0.5
Паропроницаемость, мг/(м*ч*Па), не более	0.2
Морозостойкость	F50 (50 циклов замораживания/оттаивания)
Температурный интервал применения, град. Цельсия: Штукатурных растворов Кладочных растворов   Облицовочных растворов	+2 – +30 -20 и менее (при использовании подогреваемых растворов) — +35 +5 — +35
Суммарная толщина покрытия, мм	10 — 50
Максимальная толщина одного слоя, мм	30
Объем воды для затворения смеси, л/кг	0.19-0.20
Сохранение рабочих свойств раствора (время выработки), мин	90
Удельная эффективная активность естественных радионуклидов Аэфф, Бк/кг	Менее 370

Подготовка поверхностей к работе раствором из универсальной сухой смеси М150 в биг-бегах (МКР).

При использовании сухой универсальной смеси М150 в биг-бегах (МКР) в качестве:

 — кладочного раствора поверхность ряда из стеновых материалов (или основания фундамента при кладке первого ряда) очищают от грязи, пыли, наслоений, мешающих позиционированию кирпича/стенового блока и/или сцеплению раствора, небольшие дефекты кладки заделывают раствором из универсальной сухой смеси М150 в биг-бегах (МКР). При кладке в жаркую сухую погоду поверхности штучных элементов и/или поверхность предыдущего ряда (фундамента) желательно увлажнить, поверхности рядов из легких и ячеистых бетонов перед кладкой смачивают водой обязательно;

 — штукатурного раствора поверхности потолков, стен, фасадов очищают от грязи, пыли, пятен жира/краски, мешающих сцеплению раствора, расшивают швы кирпичной кладки и кладки из стеновых блоков, сколы/трещины и иные дефекты заделывают раствором, осыпающиеся участки грунтуют. Поверхности стен/потолков/фасадов из плотных материалов при работе в жаркую погоду желательно увлажнить, поверхности из легких/ячеистых бетонов смачивают до изменения цвета;

 — облицовочного раствора поверхности основания очищают от грязи и мешающих сцеплению раствора пятен, крупные дефекты заделывают раствором, гладкие поверхности делают фактурными с помощью пескоструйной машины, молотка, крупнозернистой шкурки и пр. пористую керамическую плитку перед использованием в жаркую погоду смачивают, основу из ячеистых/легких бетонов обильно увлажняют.

Приготовление и использование раствора универсальной сухой смеси М150 в биг-бегах (МКР).

При приготовлении:

 — небольших партий раствора сухая смесь М150 универсальная в биг-бегах (МКР) равномерно всыпается в емкость с затворной водой при непрерывном перемешивании получаемого раствора строительным миксером или дрелью со специальной спиралеобразной насадкой. После получения гомогенной смеси без комков раствору дают созреть 10 минут, перемешивают и используют в течение 90 минут (в зависимости от температуры и влажности окружающей среды);

— больших партий раствора сухая смесь М150 универсальная в биг-бегах (МКР) и вода для затворения вводятся в бункер растворосмесителя (или штукатурной станции в случае приготовления штукатурного раствора) согласно инструкции производителя растворного оборудования, придерживаясь инструкции компании «ВосЦемПродукт» по нормам воды для затворения и учитывая конкретные температурно-влажностные условия работы. Для приготовления раствора универсальной сухой смеси М150 в биг-бегах (МКР) компания «ВосЦемПродукт» рекомендует использовать специальные растворосмесители или штукатурные станции с частотой вращения вала от 65 об/мин (циклические или непрерывного действия), ориентированные на работу с сухими строительными смесями.

Важно: При работе с растворами универсальной сухой смеси М150 в биг-бегах (МКР) следует помнить, что:

 — для оштукатуривания поверхностей при температуре наружного воздуха до 5 градусов Цельсия нужно использовать раствор с температурой не менее 15 °С, а для оштукатуривания поверхностей при температуре наружного воздуха свыше 5 градусов – раствор с температурой не менее 10 °С;

 — облицовку глазурованными плитками, искусственным/природным камнем, связанной облицовки композитными панелями следует выполнять только при температуре окружающего воздуха выше 5 градусов Цельсия и исключительно растворами универсальной сухой смеси М150 в биг-бегах (МКР) с температурой не ниже 15 °С;

 — кладку кирпича при температуре до -10 °С следует выполнять раствором универсальной сухой смеси М150 в биг-бегах (МКР) с температурой не ниже +10 °С, при температуре от -10 °С до -20 °С – раствором с температурой не ниже +10 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +15 °С при скорости ветра свыше 6 м/с, при температуре ниже -20 °С — раствором с температурой не ниже +15 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +20 °С при скорости ветра свыше 6 м/с;

 — кладку мелких стеновых блоков при температуре до -10 °С следует выполнять раствором универсальной сухой смеси М150 в биг-бегах (МКР) с температурой не ниже +10 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +15 °С при скорости ветра свыше 6 м/с, при температуре от -10 °С до -20 °С – раствором с температурой не ниже +15 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +20 °С при скорости ветра свыше 6 м/с, при температуре ниже -20 °С — раствором с температурой не ниже +20 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +25 °С при скорости ветра свыше 6 м/с;

 — монтаж панелей, перемычек, перекрытий и фундаментных блоков при температуре до -10 °С следует выполнять раствором универсальной сухой смеси М150 в биг-бегах (МКР) с температурой не ниже +20 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +25 °С при скорости ветра свыше 6 м/с, при температуре от -10 °С до -20 °С – раствором с температурой не ниже +25 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +30 °С при скорости ветра свыше 6 м/с, при температуре ниже -20 °С — раствором с температурой не ниже +30 °С при скорости ветра до 6 м/с и раствором с температурой не ниже +35 °С при скорости ветра свыше 6 м/с.

Преимущества универсальной сухой смеси М150 в биг-бегах (МКР).

Сухая смесь М150 универсальная в биг-бегах (МКР) позволяет в комплексе решать задачи:

 — эффективного планирования строительства, поскольку сухая смесь М150 универсальная в биг-бегах (МКР) может использоваться для кладки стен/перестенков из штучных материалов или мелких строительных блоков, монтажа панелей, перемычек, перекрытий, наружной и внутренней штукатурки, ремонта поверхностей, связанной облицовки. Т.е. сухая смесь М150 универсальная в биг-бегах (МКР) является одновременно кладочной, штукатурной и облицовочной, что существенно упрощает планирование строительства по расходным материалам;

 — обеспечения непрерывности процесса строительства, поскольку сухая смесь М150 в биг-бегах (МКР) может быть поставлена в больших объемах и благодаря своей универсальности использоваться одновременно бригадами различного строительного профиля (штукатурными, отделочными, кладочными, ремонтными) буквально из «одной корзины» (биг-бега, склада, места для хранения), т.е. нивелируются риски простоя профильных бригад из-за недостатка целевого (кладочного или штукатурного, или облицовочного) раствора;

 — оптимизации расходов на строительство, поскольку поставляется сухая смесь М150 универсальная в биг-бегах (МКР) (или навалом) по цене оптового продукта, из которой исключены характерные для отгрузки в мешках накладные расходы производителя на расфасовку и тару (мешки и поддоны), складирование мешков на поддоны, упаковку пленкой и т.д.
